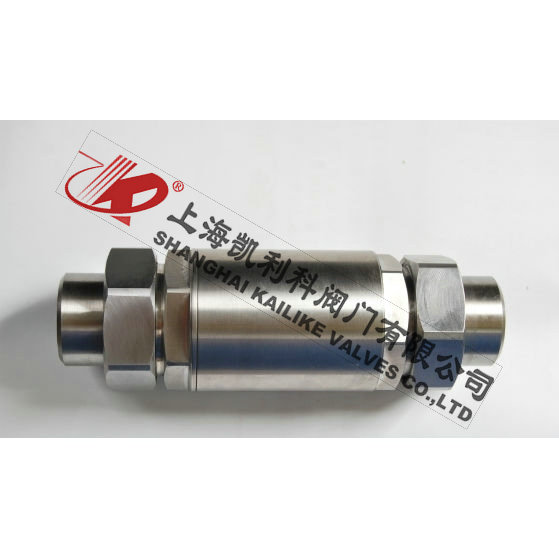

H21X低壓氣體止回閥主要用于氣體管路上，主要作用是于防止氣體回流，適用于空氣、CNG天然氣、氫氣等氣體管路，安裝時注意應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截?cái)嘟橘|(zhì)的正常流動。
| 產品名稱： | 低壓氣體止回閥 | 產品型號： | H12X |
| 公稱通徑： | DN8～DN65 | 結構形式： | 彈簧式 |
| 公稱壓力： | 1.6MPa～32.0MPa | 連接方式： | 焊接、外螺紋 |
| 適用溫度： | -40ºC～+425ºC | 驅動方式： | 介質推動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 氣體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 開啟壓力 | 工作壓力 | 工作溫度 | 材質 | 密封 |
| 0.04MPa | 1.6-6.4MPa | 80℃ | 碳鋼、不銹鋼 | 軟密封 |
| 16.0-32.0MPa | 200℃-425℃ | 碳鋼、不銹鋼 | 硬質合金 |
| 公稱直徑 | 尺寸 | ||||||
| D | L | L1 | L2 | M | D1 | Do | |
| 8 | 32 | 80 | 140 | 12 | M22×1.5 | 16 | 14 |
| 10 | 35 | 90 | 154 | 15 | M27×1.5 | 20 | 15 |
| 15 | 42 | 102 | 166 | 17 | M30×1.5 | 22 | 22 |
| 20 | 50 | 115 | 185 | 18 | M36×2 | 28 | 28 |
| 25 | 60 | 132 | 208 | 20 | M42×2 | 32 | 34 |
| 32 | 73 | 150 | 230 | 22 | M52×2 | 40 | 42 |
| 40 | 80 | 160 | 248 | 24 | M60×2 | 50 | 50 |
| 50 | 98 | 186 | 278 | 26 | M72×2 | 60 | 63 |
| 65 | 118 | 240 | 332 | 30 | M85×2 | 70 | 76 |
聲明：【H21X低壓氣體止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H21X低壓氣體止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
